Peut-on charger le FSDC sans chariot élévateur ?

Oui, c'est sa raison d'être. Les plateaux de serrage s'ouvrent jusqu'au niveau du sol : avec une rampe d'accès, l'opérateur amène la palette directement au transpalette, manuel ou électrique, sans avoir à la soulever. Le chargement au chariot élévateur et au gerbeur reste évidemment possible.

Quelle capacité et quelle hauteur de charge le FSDC accepte-t-il ?

Le modèle standard traite des charges jusqu'à 2 000 kg, pour une hauteur comprise entre 600 mm et 2 000 mm. Au-delà de 2 mètres, la machine est configurée sur mesure en fonction des caractéristiques réelles de vos charges.

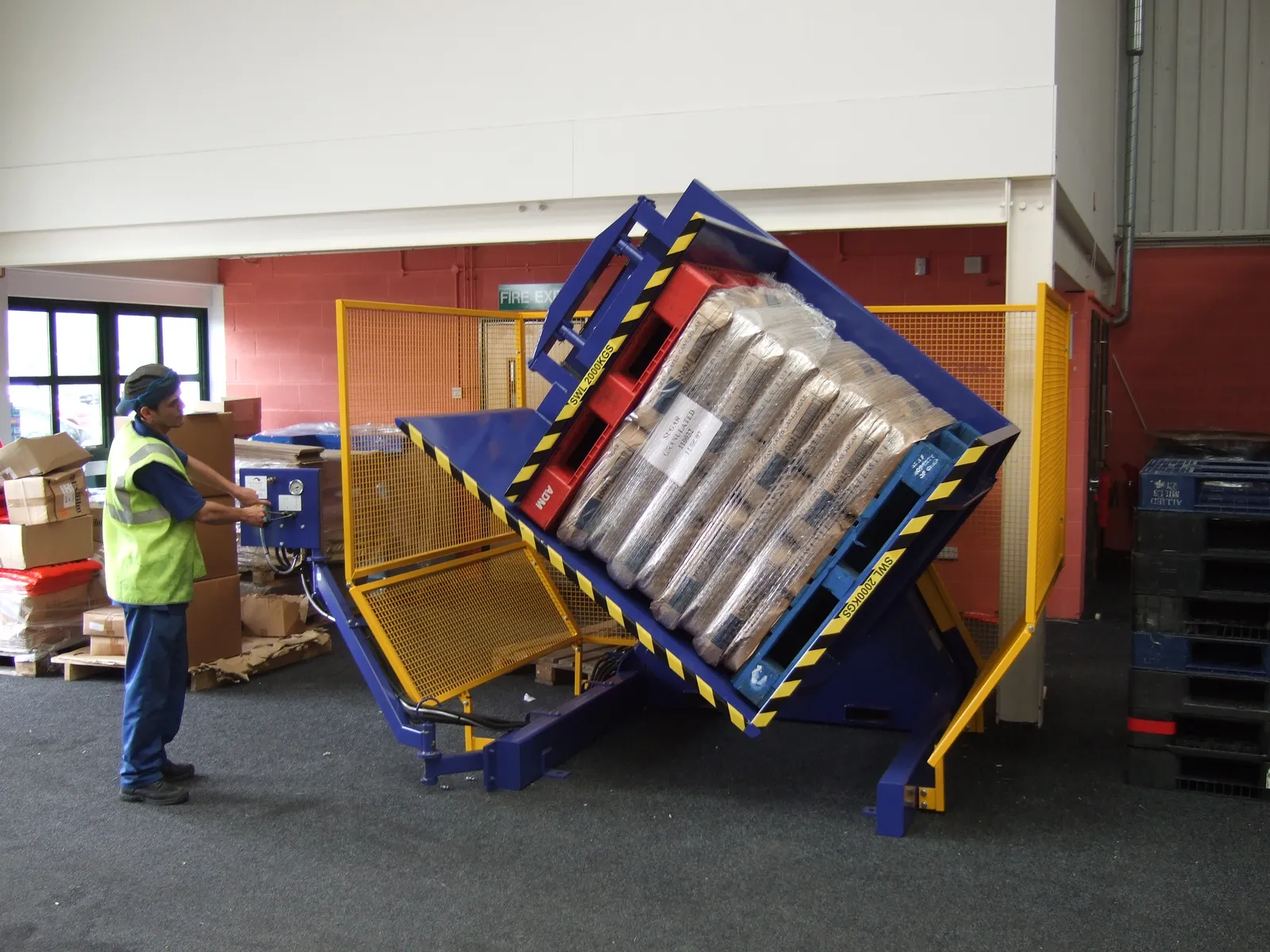

Quelle différence avec le retourneur FS ?

Le FS repose sur un plateau de serrage unique et se charge au chariot élévateur ou au gerbeur. Le FSDC a des plateaux doubles qui s'ouvrent jusqu'au sol, ce qui ajoute le chargement au transpalette et supprime le besoin de soulever la charge. Les deux retournent à 180° jusqu'à 2 000 kg : le choix se fait sur le mode de chargement disponible dans votre atelier.

Le cycle de retournement peut-il être automatisé ?

En standard, le fonctionnement est semi-automatique par boutons-poussoirs : l'opérateur garde la main sur chaque étape du cycle. Selon les besoins de l'installation, la machine peut être configurée en cycle entièrement automatique, ce qui a du sens sur des opérations répétitives.

Comment la sécurité des opérateurs est-elle assurée ?

La machine est équipée en standard de grilles de protection sur trois faces, couvrant les côtés et l'arrière. Selon l'implantation, des extensions de protections grillagées, des barrières immatérielles de sécurité et une adaptation du cycle de fonctionnement peuvent être intégrées.

Machine packaging

SPC MACHINES

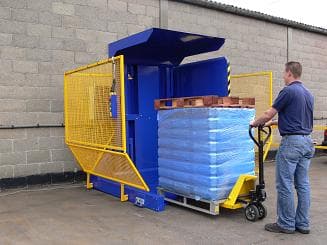

Retourneur de palettes 180° à chargement au sol | FSDC

Retourneur de palettes à plateaux doubles s'ouvrant jusqu'au sol : chargement au chariot élévateur, au gerbeur ou au transpalette, pour des charges jusqu'à 2 000 kg.

Pour qui ?

Le FSDC s'adresse aux ateliers et aux sites logistiques qui retournent régulièrement des palettes sans vouloir — ou sans pouvoir — mobiliser un chariot élévateur à chaque opération. Ses plateaux de serrage s'ouvrent jusqu'au niveau du sol : avec une rampe d'accès, la palette entre directement au transpalette, manuel ou électrique. C'est la réponse aux ateliers compacts, aux passages étroits et aux zones où la circulation des engins doit rester limitée.

Comment fonctionne le retourneur FSDC ?

La machine accepte les trois modes de chargement courants — chariot élévateur, gerbeur, transpalette — parce que ses plateaux descendent au niveau du sol : il n'est jamais nécessaire de soulever la palette pour la positionner. Le cycle se déroule en 4 étapes :

Amenée de la palette au chariot élévateur, au gerbeur ou au transpalette, le cas échéant par une rampe d'accès
Fermeture des plateaux de serrage doubles, qui maintiennent la charge
Rotation à 180° par commandes à boutons-poussoirs, en semi-automatique — un cycle entièrement automatique est configurable
Ouverture des plateaux et évacuation de la charge retournée

Points clés

Plateaux de serrage doubles s’ouvrant jusqu’au niveau du sol
Chargement au chariot élévateur, au gerbeur ou au transpalette
Chargement direct au transpalette avec rampe d’accès, sans soulever la charge
Capacité jusqu’à 2 000 kg, hauteur de charge de 600 à 2 000 mm
Configuration sur mesure pour des hauteurs de charge supérieures à 2 mètres
Semi-automatique par boutons-poussoirs, cycle entièrement automatique configurable
Grilles de protection sur trois faces en standard
Passages de fourches intégrés : la machine se déplace au chariot élévateur

Caractéristiques

Caractéristiques techniques

Capacité de charge: jusqu'à 2 000 kg (modèle standard)
Angle de rotation: 180°
Hauteur de charge: 600 mm à 2 000 mm en standard
Hauteur de charge hors standard: configuration sur mesure au-delà de 2 000 mm
Système de maintien: plateaux de serrage doubles
Ouverture des plateaux: jusqu'au niveau du sol
Modes de chargement: chariot élévateur, gerbeur ou transpalette (rampe d'accès)
Modes de commande: boutons-poussoirs en semi-automatique, cycle automatique configurable
Manutention de la machine: passages de fourches intégrés
Sécurité: grilles de protection sur trois faces (côtés et arrière)
Options de sécurité: extensions de protections grillagées, barrières immatérielles, adaptation du cycle
Fabrication: Union européenne

Conformité

Directive Machines 2006/42/CE
Marquage CE (Machines, CEM, basse tension)
Protections fixes arrière et latérales
Barrières immatérielles de sécurité disponibles en option
Fabrication Union européenne

Cas d'usage

Cas d'usage typiques

Atelier sans chariot élévateur : la palette entre au transpalette manuel ou électrique par une rampe d'accès, sans être soulevée.
Site équipé de chariots qui ne veut pas en mobiliser un — et son opérateur — à chaque retournement ponctuel.
Zone à circulation d'engins limitée : atelier compact, passage étroit ou implantation en bord de ligne de production.
Changement de palette sur charges lourdes jusqu'à 2 000 kg, pour une hauteur de 600 à 2 000 mm.
Charges hors gabarit : configuration sur mesure pour des hauteurs supérieures à 2 mètres.
