Palettiseur cobot collaboratif jusqu’à 25 kg | Open Pal
Palettiseur collaboratif de fin de ligne, sans cage de protection : charges jusqu'à 25 kg, palettes 1 000 × 1 200 mm, plan de palettisation créé depuis l'IHM.
Pour qui ?
L'OPEN PAL s'adresse aux sites de production qui veulent réduire la pénibilité des postes de fin de ligne sans immobiliser une surface d'atelier pour une cage de protection. Sa technologie cobot lui permet de travailler dans le périmètre d'évolution des équipes, ce qui le rend accessible aux PME comme aux grands groupes, en pharmacie, cosmétique, chimie et agroalimentaire.
Comment fonctionne l'OPEN PAL ?

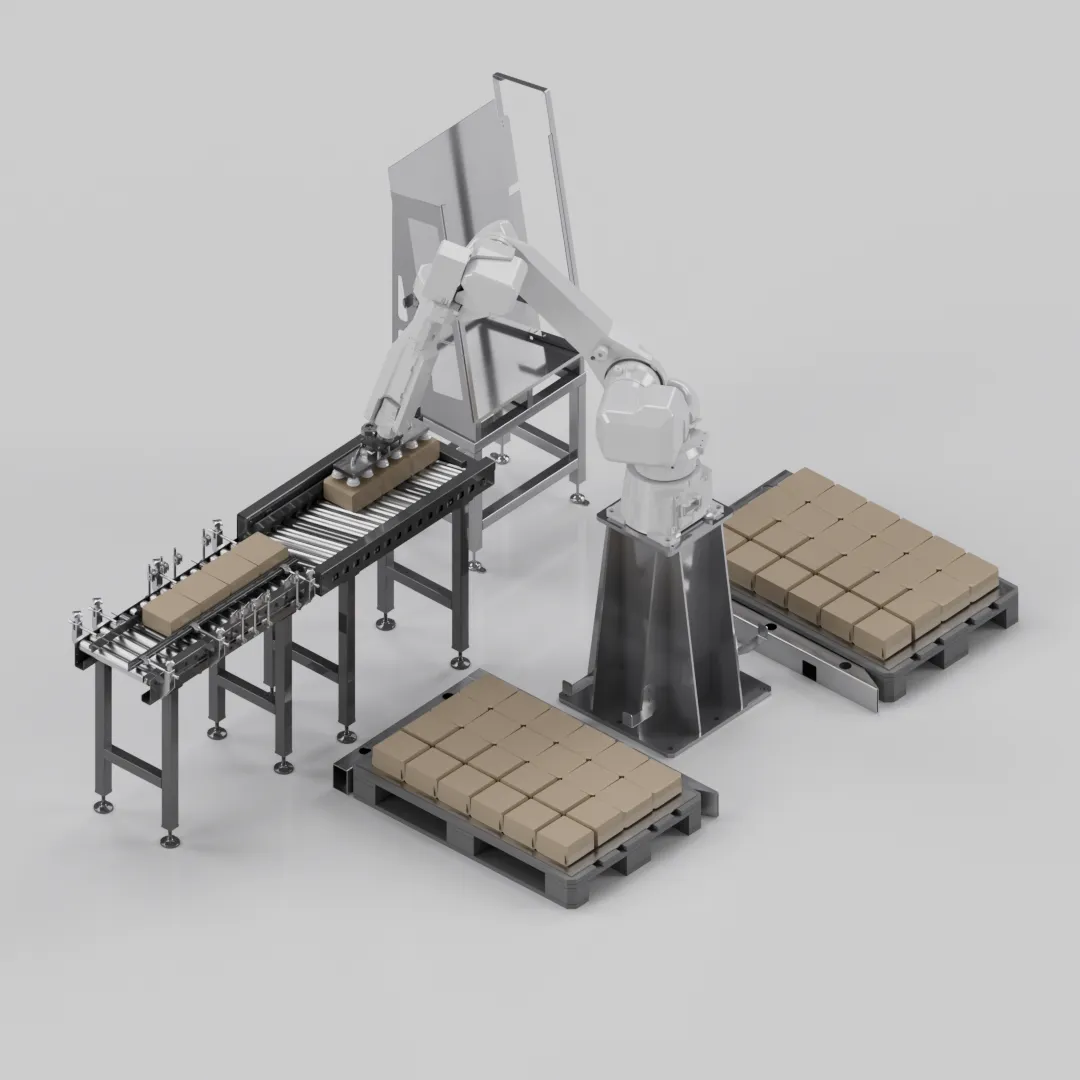

Le bras cobot est fixé au sol sur poste fixe. Son IHM permet à un opérateur de créer ou de modifier un plan de palettisation en quelques minutes, sans compétence en programmation robotique et sans intervention d'un intégrateur. Le cycle se déroule en 4 étapes :
- Réception des produits en sortie de ligne, sur le poste de palettisation
- Calcul automatique du placement à partir du plan créé via l’IHM
- Saisie et dépose des charges par le bras cobot, jusqu’à 25 kg
- Arrêt immédiat sur contact ou obstacle, pour la sécurité des opérateurs à proximité
- Charge utile jusqu’à 25 kg, hauteur de palettisation jusqu’à 1 700 mm
- Aucune cage de protection : arrêt immédiat sur contact ou obstacle
- Plan de palettisation créé ou modifié en quelques minutes depuis l’IHM
- Aucune compétence en programmation robotique requise
- Palettes standard jusqu’à 1 000 × 1 200 mm
- Châssis compact 1 440 × 1 150 × 1 428 mm, fixation au sol sur poste fixe
- Deux fois plus léger que les robots de sa catégorie, à capacité équivalente
- Conception et fabrication France, dossier IQ/OQ livré
Découvrez notre solution en vidéo
Caractéristiques techniques
- Charge utile maximale
- 25 kg
- Charges palettisées
- cartons, caisses, fardeaux, regroupements de flacons
- Dimensions palette maximales
- 1 000 × 1 200 mm
- Hauteur de palettisation maximale
- 1 700 mm
- Technologie
- robotique collaborative (cobot), sans barrière de sécurité
- Sécurité opérateur
- arrêt immédiat sur contact ou obstacle détecté
- Changement de plan de palettisation
- quelques minutes depuis l’IHM, sans programmation
- Encombrement (L × l × H)
- 1 440 × 1 150 × 1 428 mm
- Implantation
- poste fixe, fixation au sol
- IHM
- écran tactile dédié à la création des plans de palettisation
Conformité
- Directive Machines 2006/42/CE
- Marquage CE (Machines, CEM, basse tension)
- Conception conforme aux BPF / GMP
- Dossier de qualification IQ/OQ livré avec la machine
- Documentation FAT/SAT + dossier « tel que construit »
- Conception et fabrication France
Cas d'usage typiques
- Cosmétique et parfumerie : palettisation de cartons et d'étuis de formats variés dans des ateliers contraints, sans barrière de sécurité à implanter.
- Pharmaceutique : suppression du risque ergonomique en fin de ligne, en cohabitation directe avec les opérateurs et sans zone d'exclusion en environnement GMP.
- Chimie : prise en charge autonome de contenants lourds jusqu'à 25 kg sur des postes à forte pénibilité.
- Agroalimentaire : adaptation rapide des plans de palettisation d'une campagne saisonnière à l'autre, sans intervention d'un intégrateur.
- Sites multi-références : bascule d'un plan de palettisation à l'autre en quelques minutes entre deux séries.
Tout savoir sur cette machine
Non, et c'est l'intérêt principal de la technologie cobot. L'OPEN PAL fonctionne en environnement collaboratif : il s'arrête immédiatement au moindre contact ou obstacle détecté, ce qui le rend opérable sans barrière ni cage. Son intégration sur une ligne existante disposant de peu d'espace en est nettement simplifiée.
L'OPEN PAL palettise des charges jusqu'à 25 kg sur des palettes standard de 1 000 × 1 200 mm, jusqu'à une hauteur de 1 700 mm. Il convient aux cartons, fardeaux, caisses et regroupements de flacons ou de contenants issus de lignes de conditionnement.
Quelques minutes. La création ou la modification d'un plan se fait depuis l'IHM dédiée, sans compétence en programmation et sans intervention d'un intégrateur. C'est décisif sur les sites multi-références où les changements de série sont fréquents.
L'OPEN PAL s'installe en sortie de la plupart des lignes de conditionnement. Son châssis compact — 1 440 × 1 150 × 1 428 mm — et sa fixation au sol sur poste fixe permettent une mise en place rapide sans modification majeure de l'atelier. Un audit de votre configuration est réalisé en amont pour valider la compatibilité.
Un robot industriel classique impose une zone d'exclusion sécurisée, donc de la surface d'atelier et une étude de sécurité. L'OPEN PAL est un cobot : il travaille aux côtés des opérateurs sans barrière. Il est également deux fois plus léger que les robots de sa catégorie à capacité équivalente, ce qui simplifie sa mise en place et réduit le coût d'intégration.
