Retourneur de palettes 180° jusqu’à 2 000 kg | FS
Retourneur de palettes à plateau de serrage unique pour le retournement de charges à 180° jusqu'à 2 000 kg, en commande manuelle, semi-automatique ou automatique.
Pour qui ?
Le retourneur FS s'adresse aux sites industriels qui doivent retourner des charges palettisées à 180° : changement de palette, reprise d'une charge dont le support est endommagé, ou contrainte de production imposant d'inverser le sens. Il est dimensionné pour des environnements exigeants — agroalimentaire, chimie, logistique — où la charge peut atteindre 2 000 kg et où l'intégrité du conditionnement doit être préservée pendant toute l'opération.
Comment fonctionne le retourneur FS ?
La machine repose sur un plateau de serrage unique qui maintient la charge du début à la fin de la rotation. Elle se déplace au chariot élévateur grâce à ses passages de fourches intégrés, ce qui permet de la repositionner selon les besoins de l'atelier plutôt que de la figer sur un poste. Le cycle se déroule en 4 étapes :

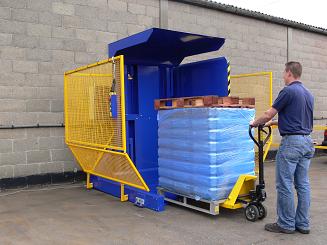

- Amenée de la charge dans la machine, par chariot élévateur ou gerbeur
- Serrage de la charge par le plateau, qui la maintient pendant toute l’opération
- Rotation à 180° — commande manuelle par leviers, semi-automatique à pression maintenue, ou entièrement automatique
- Desserrage et évacuation de la charge retournée
- Capacité de charge jusqu’à 2 000 kg
- Rotation à 180° pour changement de palette ou retournement de charge
- Plateau de serrage unique : la charge est maintenue pendant toute l’opération
- Trois modes de commande : manuelle par leviers, semi-automatique, entièrement automatique
- Intégrable dans un process de production automatisé
- Passages de fourches intégrés : la machine se déplace au chariot élévateur
- Grilles de protection arrière et latérales, barrières immatérielles en option
- Plusieurs dimensions d’ouverture des plateaux selon la charge à retourner
Caractéristiques techniques
- Capacité de charge
- jusqu'à 2 000 kg
- Angle de rotation
- 180°
- Système de maintien
- plateau de serrage unique
- Modes de commande
- manuelle par leviers, semi-automatique à pression maintenue, entièrement automatique
- Chargement
- par chariot élévateur ou gerbeur
- Manutention de la machine
- passages de fourches intégrés
- Sécurité
- grilles de protection à l’arrière et sur les côtés
- Options de sécurité
- extensions de protection, barrières immatérielles
- Intégration
- poste autonome ou intégré à un process automatisé
- Fabrication
- Union européenne
Conformité
- Directive Machines 2006/42/CE
- Marquage CE (Machines, CEM, basse tension)
- Protections fixes arrière et latérales
- Barrières immatérielles de sécurité disponibles en option
- Fabrication Union européenne
Cas d'usage typiques

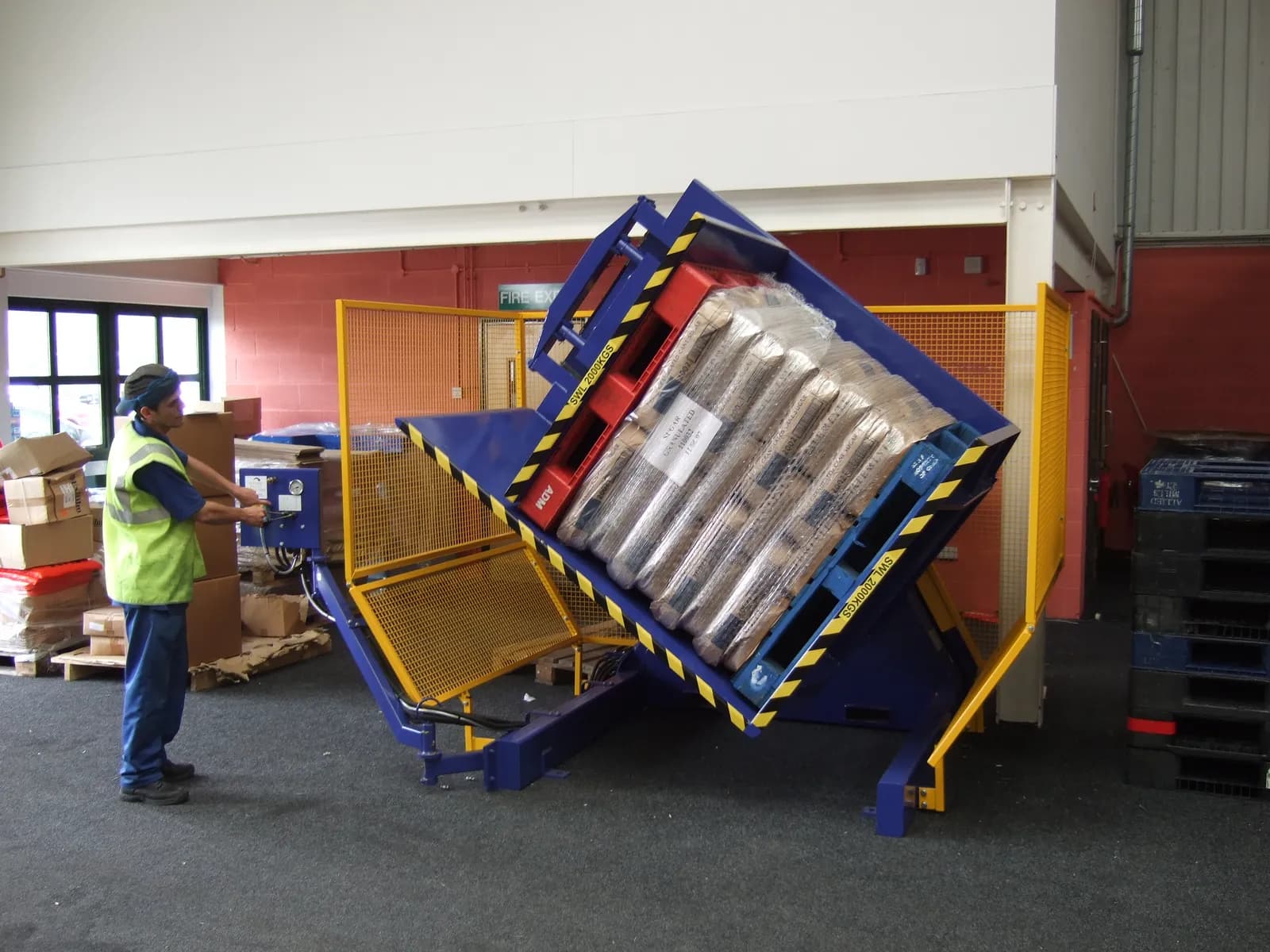

- Agroalimentaire : retournement de palettes de sacs de grain pour changement de palette, sans altérer l'intégrité des sacs.
- Changement de support : passage d'une palette bois à une palette plastique en entrée de zone propre ou avant expédition.
- Reprise d'une charge dont la palette est endommagée, sans dépalettisation ni remanutention manuelle.
- Logistique : inversion du sens d'une charge palettisée avant stockage ou mise en expédition.
- Ligne automatisée : intégration en commande entièrement automatique dans un flux de production continu.
Tout savoir sur cette machine
Jusqu'à 2 000 kg, avec une rotation complète à 180°. Cette capacité le destine aux applications industrielles de retournement de charges palettisées lourdes — sacs, fûts, cartons regroupés — là où une reprise manuelle est exclue.
Trois, selon le niveau d'automatisation recherché : commande manuelle par leviers, commande semi-automatique par boutons-poussoirs à pression maintenue, ou commande entièrement automatique pour une intégration dans un process de production automatisé. Le mode est arrêté à la configuration de la machine.
La sécurité est intégrée à la conception : la machine est équipée de grilles de protection à l'arrière et sur les côtés. Selon les besoins de votre installation, des extensions de protection et des barrières immatérielles de sécurité peuvent être ajoutées. Le niveau retenu est défini avec vous en fonction de l'implantation et du mode de commande.
Oui. Des passages de fourches sont intégrés au châssis : la machine se prend au chariot élévateur et se repositionne selon les besoins de production. C'est ce qui permet de la mutualiser entre plusieurs zones plutôt que de la figer sur un poste unique.
Le retourneur FS existe avec différentes dimensions d'ouverture des plateaux de serrage, pour couvrir des charges de gabarits variés. La dimension retenue et les options associées sont définies avec vous à partir des caractéristiques réelles des charges à retourner.
