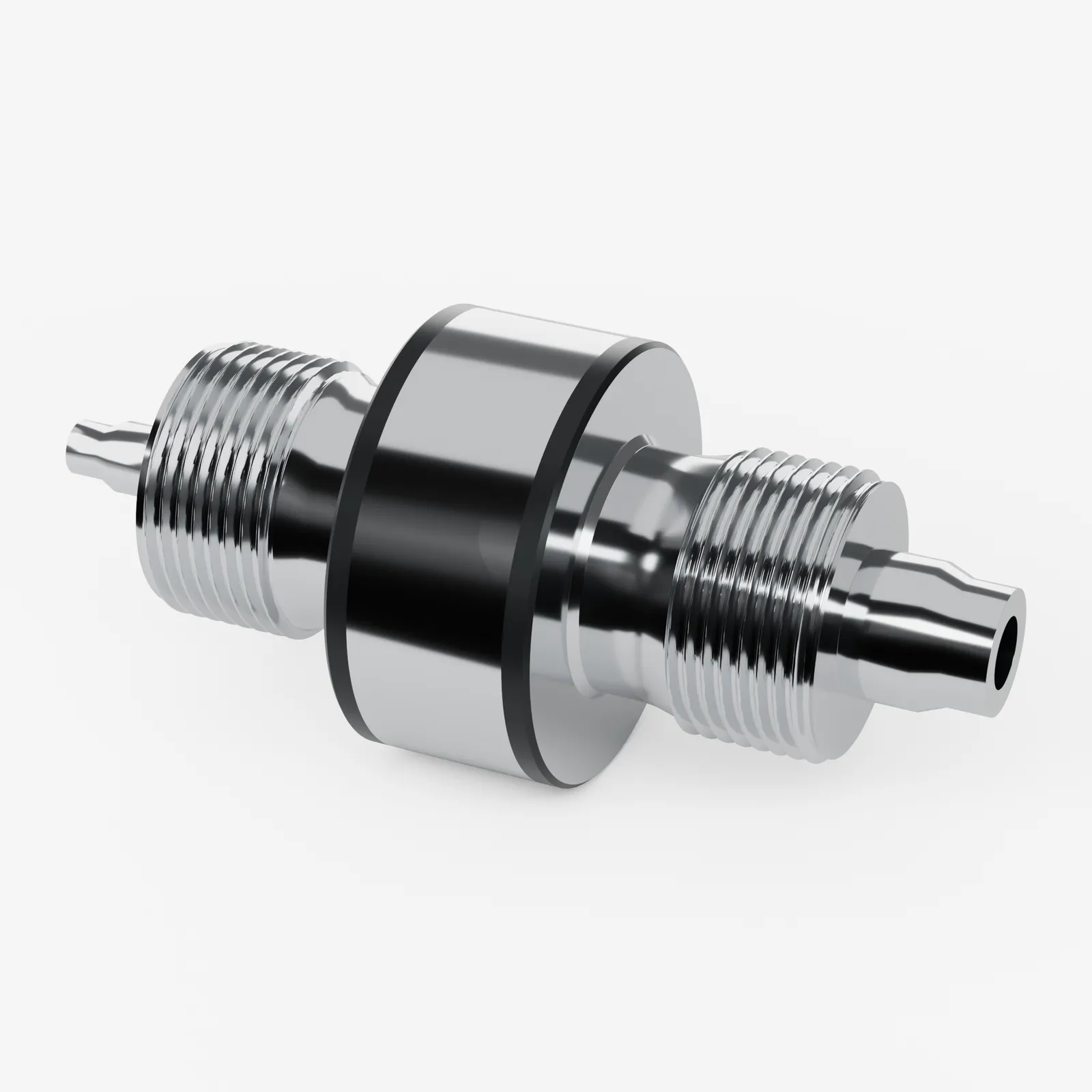

Raccords intermédiaires de restriction
Raccords en inox 316L à passage calibré, placés entre deux éléments du circuit de dosage de vos machines de conditionnement.
Placé entre deux éléments du circuit de dosage, le raccord intermédiaire de restriction ramène le passage du produit à un diamètre calibré : de 0,5 mm à 1,6 mm sur les modèles déjà réalisés.
Chaque raccord est fabriqué en inox 316L et poli électrolytiquement. Ses extrémités s'adaptent au circuit : filetages M12 x 1 ou M16 x 1, écrous, embouts pour tuyau silicone.
Le diamètre de restriction est marqué sur le corps du raccord : la pièce s'identifie au montage, sans mesure.
Comme nos manifolds, nos raccords se réalisent sur plan : diamètre de restriction, connexions, longueurs et états de surface.
Avantages
- Passage calibré, de 0,5 mm à 1,6 mm sur les modèles réalisés
- Inox 316L poli électrolytiquement
- Diamètre de restriction marqué sur le corps
- Réalisation sur mesure, selon les connexions de votre circuit
Caractéristiques techniques
- Matériau
- Inox 316L (X2CrNiMo17-12-2)
- Finition
- Polissage électrolytique
- Rugosité au contact produit
- Ra ≤ 1,6 µm, jusqu’à Ra ≤ 0,5 µm selon le modèle
- Diamètre de passage
- 0,5 mm · 0,6 mm · 1,6 mm (modèles réalisés) · Autre sur demande
- Connexions
- Filetages M12 x 1 ou M16 x 1 · Écrous M16 x 1 · Embouts pour tuyau silicone
Notre expertise nous permet d'offrir une solution globale.
De l'expertise technique de vos installations jusqu'à la conception de vos futurs outils de production.
